Всё про педали


Ты заходишь в магазин и видишь перед собой огромный выбор педалей. Разные цвета, форма, вес и назначение. В чём отличие? Что выбрать? Что лучше подойдёт лично для тебя и для твоего стиля езды? Мы расскажем тебе, «ху из ху» в мире педалей...

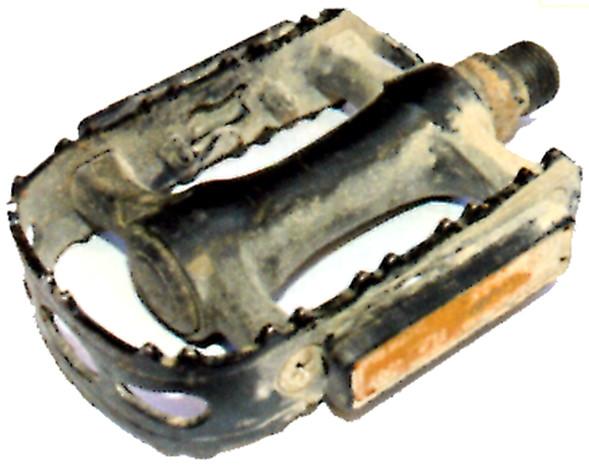

На первый взгляд, в педалях нет ничего сложного, но в них есть много того, что скрыто от взора байкера. В самом простом случае — это пластиковый корпус, обрамлённый стальной рамкой (самые дешёвые и недолговечные педали). Более продвинутая модель — педали-платформы. Они служат площадкой для ноги, которая находится над осью, а та, в свою очередь, соединяется с шатуном.

Между корпусом педали и осью находятся различные типы подшипников, которые и позволяют педали вращаться. Звучит и впрямь просто, но добиться того, чтобы платформа была хорошая, стабильная, с достаточным сцеплением, которая будет прочной и долговечной в условиях серьёзных нагрузок современного байка — всё это не так-то легко. Добавим к этому систему встёгивания в педаль, где к основанию велотуфель прикручена маленькая железячка (имя ей — шип). Она защёлкивается в крепёжной системе педали.

Как видишь, педали не так просты, как тебе могло показаться поначалу...


Можешь не верить, но...


Впервые педали были изобретены в начале 1860-х. Более точное время пока не установлено, но хватит и того, что самые первые педали были ни чем иным, как деревянным штырём, являющимся частью шатуна, а шатун был непосредственно приделан к втулке переднего колеса, как на фото внизу. Благодаря чему велосипедист мог поворачивать шатун, и, соответственно, колесо при помощи своих ног, заставляя велосипед двигаться вперёд.


Перенесёмся из прошлого в наши дни, и увидим корпуса педалей из карбонового волокна, титановые оси с керамическими подшипниками. Различные материалы, но не слишком большая разница в весе (деревянный штырь весил не слишком много), и цель осталась всё той же — передать усилие ноги на шатун. Прежде всего, тебе нужна ось с резьбой на одном конце, который вкручивается в шатун. Резьба на педалях бывает двух видов: 9/16 и 1/2 дюйма (педали на маунтинбайках идут под 9/16 дюйма).

На правой педали обычная правая резьба, на левой — обратная (так что правая педаль закручивается по часовой стрелке, а выкручивается против часовой; левая педаль закручивается против часовой стрелки, а выкручивается по часовой (запомни это, поскольку если перепутать, то при выкручивании можно затянуть ось педали так, что её потом придется спиливать или высверливать!). Благодаря этому, во время педалирования ось педали закручивается в шатуне, этот процесс называется прецессией (совместное движение двух осей в разные стороны — сложное объяснение, но что делать...). Мы смогли бы обойтись без левосторонней резьбы на педалях, если бы крепёж педали на шатуне не был прямым, как это происходит сейчас. Если бы он был сужающимся к концу или коническим, как на крепёжных болтах автомобильных колёс, то левосторонняя резьба была бы не нужна.


Подшипники к бою


Когда ось вкручена в шатун, требуется какая-то опора между осью педали и корпусом, на который ты ставишь свою ногу. При этом опора должна обеспечивать максимально тихое, ровное и свободное кручение корпуса педали вокруг оси. Типы подшипников могут быть самыми разными — от простых насыпных подшипников (с конусом на оси и чашкой в корпусе педали, где шарики помещаются между чашкой и конусом) до готовых картриджных подшипников (или промышленных, как принято называть их в велоиндустрии).

На самом деле вид подшипника не столь сказывается на сроке службы, если он достаточно прочный, лёгок в уходе и к нему есть запчасти.

Если вопрос веса критичен, то маленькие подшипники будут легче, но они выдержат меньшую нагрузку за определённый отрезок времени и поэтому износятся быстрее. Этот баланс между функциональностью и весом типичен для любых хай-энд компонентов, и бывает очень сложно найти компромисс, который удовлетворил бы тебя по всем параметрам, включая цену.


Так, теперь всё, что нам осталось, это поставить корпус педали. Он должен быть достаточно большим, чтобы обеспечить опору для ноги любого размера с просторным местом внутри для оси и подшипников. Прямоугольный кусок металла отлично справляется с этой ролью, но как ты видишь по многочисленным моделям педалей, существует куча способов, чтобы разнообразить этот процесс. И как обычно получается — одни модели работают хорошо, другие сносно, а к некоторым лучше не приближаться...

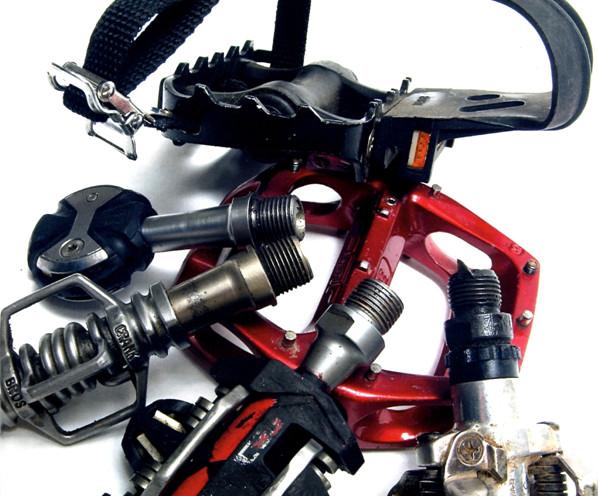

ТИПЫ ПЕДАЛЕЙ

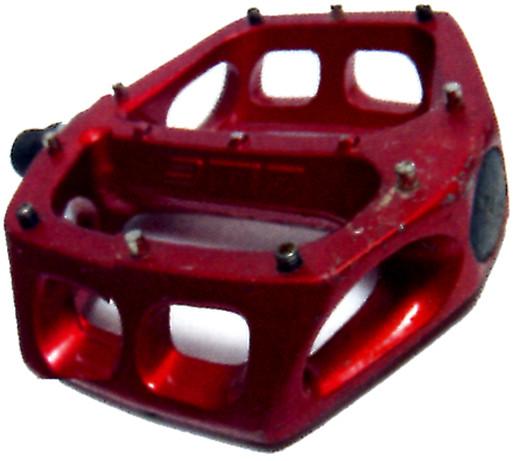

ПЛАТФОРМЫ


Это педали в виде довольно простой площадки, на которой, собственно, ты и стоишь. Самые лучшие модели выпускаются разного размера и веса, вогнутой формы и с определенным числом шипов, чтобы обеспечить сцепление с подошвой обуви. Shimano отличилась выпуском классической конструкции — модель Shimano DX для ВМХ. Самая удачная модель на сегодня — это действительно отличные педали V8 или V12 от DMR. Главное преимущество педалей-платформ в том, что на них можно катать практически в любой обуви — от дамских туфелек и до кирзовых сапог — они будут прекрасно держать ногу. Также они крайне удобны в экстремальных дисциплинах при выполнении трюков — ведь у тебя не всегда есть время посмотреть вниз и сказать: «Ух, йоо... а где же мои педали?!». Как раз для таких случаев они и подходят лучше всего — катая на платформах, можно с одинаковой лёгкостью как снять ногу, так и вернуть её обратно.



РАМКИ


В этих педалях используется алюминиевый корпус, к которому прикручивается металлическая рамка. У рамки имеются вырезанные зубья, и эти зубья обеспечивают сцепление с подошвой обуви. Они не столь хорошо держат, как плоские педали-платформы с нужным количеством шипов, но это может быть хорошим решением, если платформа чересчур сильно держит для определённых стилей езды. Педали с рамками очень популярны среди триалистов и обеспечивают хорошую широкую опору, со сцеплением, позволяющим ноге немного двигаться на педали. При этом конструкция педали позволяет обойтись малым количеством металла (рамка и основа могут весить заметно меньше, нежели цельнофрезерованная платформа, что немаловажно для тех же триалистов).



КОНТАКТНЫЕ


Контактным педалям не требуются туклипсы (см. ниже), чтобы закрепить ногу. Маленький металлический шип, прикрученный к подошве велотуфли, вщёлкивается в специальный поворотный зажим, встроенный в корпус педали. Чтобы встегнуть туфлю, ты давишь ногой на педаль, и шип защёлкивается в поворотном механизме. Чтобы выстегнуть, ты поворачиваешь свою ногу в сторону (носком внутрь, пяткой — наружу), поворотный механизм открывается, и шип отсоединяется. Везде, от простых и дешёвых конструкций, до изящных и навороченных, используется этот принцип, хотя иногда механизм замка крепится к велотуфле, а шипом является корпус педали. Это позволяет делать очень красивые лёгкие педали, подходящие для выставочных байков, или продавать свои педали свихнувшимся на весе райдерам, у которых денег больше, чем здравого смысла.

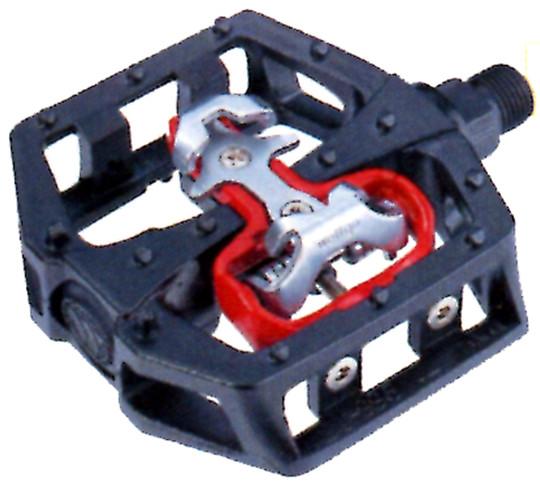

ПЛАТФОРМЫ С КОНТАКТАМИ


Встречаются довольно редко, но крайне функциональны, позволяя использовать преимущества и тех, и других. Бывают под стандарт и Shimano, и Time/Crank Brothers, что позволит тебе найти именно то, что нужно тебе. Главная фишка этих педалей в том, что ты можешь использовать их для простых покатушек с обычной обувью, но стоит одеть велотуфли, и платформы чудесным образом превращаются в контакты, что может очень помочь на сложных трассах и спусках. Замок может крепиться как на одной, так и на двух сторонах педали — здесь тоже есть свобода выбора.

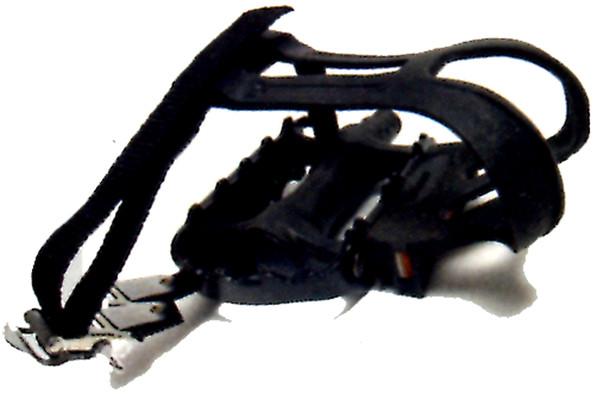

ТУКЛИПСЫ И РЕМНИ


До того, как контактные педали стали популярными, на маунтинбайки обычно ставили традиционные рамочные педали с туклипсами и ремешками. Туклипса — это клеть, которая служит продолжением переда педали, сделанная такой формы, чтобы велотуфля входила в неё. Затем ещё есть ремни, идущие под педалью и над туклипсой, которые затягиваются для прочной фиксации туфли в педали. В наши дни это стало редкостью и не слишком практично для применения на маунтинбайке, хотя используется для крепежа оборудования, например, для фиксации байка на велостеллаже.


Важно помнить о педалях


1. Непросто запомнить, в какую сторону надо крутить ось педали, чтобы выкрутить её из шатуна. Просто запомни, что с какой бы стороны байка ты ни был, поставь и шатун, и гаечный ключ на «12 часов», и жми на ключ вниз и по направлению к заднице байка.

2. Не ко всем педалям подходит ключ на 15 мм. Shimano и Time делают педали без упоров для рожковых ключей, вместо этого для их установки и снятия нужен шестигранник на 6 мм. В педалях Crank Brothers Egg Beaters используется шестигранник на 8 мм. Проверь свои педали и убедись, что у тебя есть нужный для них инструмент. (Особенно, отправляясь с байком за границу).

3. Постарайся не пользоваться разводным и газовым ключами, поскольку ты ими только покалечишь педали.

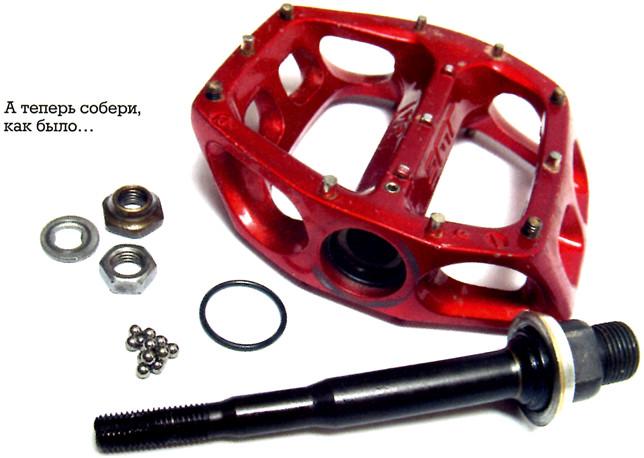

4. Жизнь педалей незавидна, им уделяют мало тепла и ласки. Сегодня же устрой им банный день с тёплой мыльной водой, и затем напои их жидкой смазкой. Но лучше разобрать педаль, вынуть ось, протереть всё тряпочкой и запихнуть внутрь побольше густой смазки — так ты избавишься от неприятных звуков.

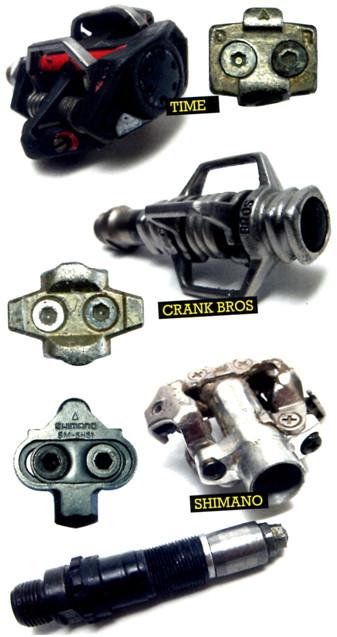

Стандарты контактных педалей


Существует много систем, которыми ты можешь пристегнуть свои велотуфли к педали, но самые распространенные стандарты — это Shimano SPD и Time/Crank Brothers.

Shimano использует шип специальной формы, с отчётливой носовой частью, который вставляется в подогнанный под него по форме механизм замка на корпусе педали. Зажим сделан на пружине, и эти пружины регулируют тугость встёгивания/отстёгивания. Ранние модели страдали от забивания грязью, но последние модели Shimano решили эту проблему и теперь работают довольно неплохо.

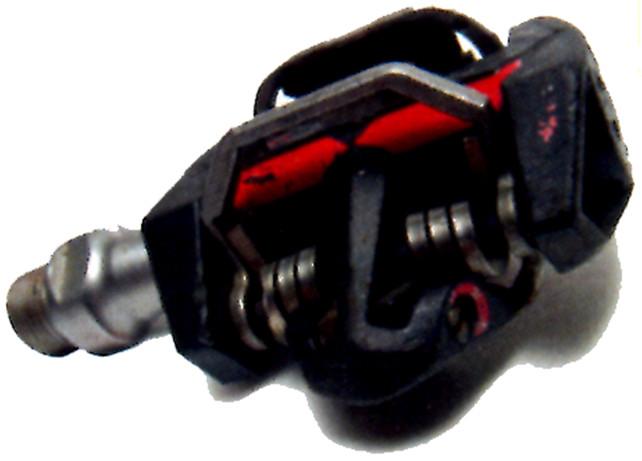

В сравнении с ними система крепежа Time — очень проста. Шип требуемой формы зажимается между двумя петлями толстой стальной или титановой проволоки. Пружинный зажим формируется этими петлями, так что регулировок у него нет. Работает он без проблем, нечему ломаться, а от грязи и песка чистится очень легко. Педали Crank Brothers используют тот же принцип, но их классическая модель Egg Beater с четырьмя сторонами вместо двух.



ВЫБОР ПЕДАЛЕЙ



Найди нужную тебе пару




ПЛАТФОРМЫ


Ежедневная езда, сгонять в магазин, прыжки, фрирайд, даунхилл, триал, дропы... Ну ты знаешь — езда в твоем стиле.



РАМКИ


Всё относящееся к платформам, но чуть больше, используются в триале.



КОНТАКТНЫЕ (а также туклипсы)


Гонки кросс—кантри, езда весь день напролёт, дуал—слалом, даунхилл, извращённые триалисты, ну и те, кто так и не научился дёрнуть банник без того, чтобы ноги были пристёгнуты к педалям.



ПЛАТФОРМЫ С КОНТАКТАМИ


В принципе, то же самое, что и обычные платформы, но на них ты сможешь жёстко рубить по трассе, не опасаясь за то, что в самый ответственный момент твои ноги слетят с педалей.




© Mountain Bike №6(14) 2006
